CAD垂直标注详解：5步精准操作指南与技巧

在绘图软件AutoCAD的日常应用中，垂直方向的尺寸标注扮演着至关重要的角色。无论是建筑立面图还是机械剖面图，清晰准确的垂直尺寸都是传达设计意图、保证精确施工的基础。熟练掌握多样的垂直标注技巧，不仅能提升图纸的专业性与准确性，还能有效优化绘图效率。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

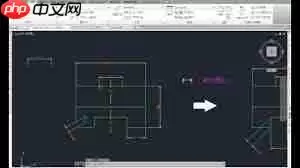

方法一：使用线性标注指令

线性标注（DIMLINEAR）是进行垂直标注最直接、最常用的方法。其操作流程直观，适合大多数基本场景。

1. 启动AutoCAD，打开您需要添加垂直尺寸的图形文件。

2. 在命令行输入“DIMLINEAR”，或者通过菜单栏依次点击“标注” → “线性”来激活命令。

3. 根据命令行提示“指定第一条尺寸界线原点”，使用鼠标光标单击垂直方向上您要标注的那个起点。

4. 随后，根据提示“指定第二条尺寸界线原点”，单击同一垂直线上的另一个对应端点。

5. 此时，屏幕上将出现一条动态的橡皮筋引线。移动鼠标光标，将尺寸线拖放到布局合适的位置，单击左键确认，即可完成一个垂直方向的线性标注。

方法二：借助对齐标注完成垂直标注

对齐标注（DIMALIGNED）在执行垂直标注时表现得尤为出色。它能确保生成的尺寸线始终与所选两点连线平行，因此当需要严格沿垂直方向测量时，这是最佳选择。

1. 在命令行键入“DIMALIGNED”，或者从菜单栏进入“标注” → “对齐”。

2. 首先，拾取垂直线段的一个起点（即第一个参考点）。

3. 接着，选取该线段的终点（第二个参考点）。

4. 标注过程中同样会显示可拖动的橡皮筋线，将其调整至理想位置后单击确定。此方法生成的尺寸线始终与所选两点连线保持平行，完美契合垂直尺寸的表达需求。

方法三：工具栏快捷操作

对于追求效率的用户，直接使用AutoCAD的“标注”工具栏可以更快地完成垂直标注。

1. 首先，请确保屏幕上的“标注”工具栏已经打开。如果未显示，可在菜单栏的任意空白区域右键单击，在弹出的菜单中勾选“标注”选项以调出该工具栏。

2. 在“标注”工具栏中查找并点击“垂直标注”图标（部分版本或工具集提供此专用按钮）。

3. 随后，根据界面提示，依次选定垂直方向上的两个关键点，再指定尺寸线摆放位置，即可一键完成整个垂直标注流程。

方法四：自定义并优化标注样式

在进行正式的垂直标注之前，预先配置符合项目标准的标注样式至关重要。一套清晰、统一的标注样式能让图纸显得更加专业。

1. 建议在标注前，通过输入“DIMSTYLE”命令打开“标注样式管理器”。

2. 在样式列表中选中当前正在使用的标注样式，点击“修改”按钮进入编辑界面。

3. 切换到“线”选项页，可以调整尺寸线及尺寸界线的颜色、线型、线宽等属性，确保垂直标注线条清晰易读、符合制图规范。

4. 进入“符号和箭头”选项页，设定箭头类型与尺寸；再切换到“文字”选项页，统一设置标注文字的字体、高度、对齐方式及偏移距离。通过精细化的样式设定，可以使图纸中所有的垂直标注保持高度一致性和专业水准。

总而言之，灵活运用AutoCAD中的各类垂直标注方法，不仅能精准传达图形在垂直方向上的尺寸关系，还能显著增强图纸的整体质量与绘制效率。根据具体的绘图需求，选择最合适的标注方式，并结合自定义的标注样式，您的图纸将会更加规范和专业。
