台积电N2制程成本激增，苹果A20芯片报价达280美元

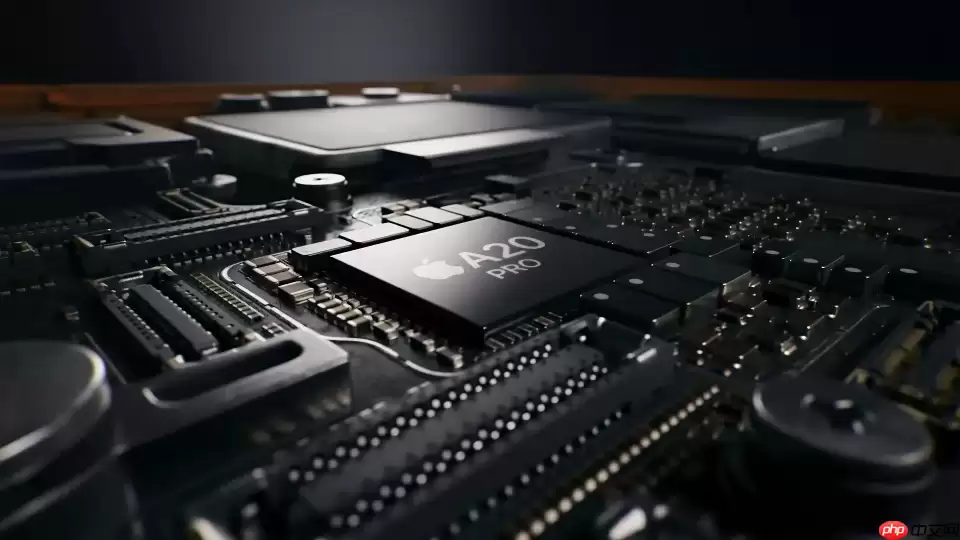

据供应链消息人士近日透露，苹果公司为下一代iPhone 18 Pro系列定制开发的A20与A20 Pro处理器，将成为首款采用台积电2纳米（N2）制程的移动芯片。这一技术跃迁意味着芯片单位生产成本的大幅上涨，根据行业估算，A20系列单颗芯片制造成本或将攀升至约280美元，较前代A19芯片提升高达80%左右。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

值得注意的是，这组成本数据主要来源于台湾《经济日报》等供应链信源的综合测算，并非苹果或台积电官方公布的定价。不同分析机构在统计口径上也存在差异——部分模型在累加晶圆成本、封装费用及测试开销后，得出了接近该数值的计算结果。

2纳米制程的技术挑战

作为台积电首个基于GAA（全环绕栅极）晶体管制程的量产节点，2纳米工艺在物理实现与制程控制上面临着前所未有的技术挑战。与日益成熟的3纳米节点相比，2纳米制程的初期良率偏低，技术复杂度呈指数级增长。与此同时，A20系列芯片还整合了WMCM、InFO等前沿封装技术，进一步推高了制造成本。

先进封装技术的融合应用

WMCM（晶圆级多芯片模块）作为一种创新的晶圆级多芯片模块封装方案，在晶圆阶段即完成多颗异构裸片的集成。该技术借助扇出型重布线层与高精度互连工艺，在晶圆层面实现部分封装流程，随后再切割为独立单元。这种方式显著缩短了芯片间互连距离，有效降低寄生电阻与电容，从而提升信号完整性与数据传输带宽效率。

InFO（集成扇出型封装）则是台积电长期深耕的晶圆级封装平台。通过在晶圆表面构建高密度再分布层与垂直互连结构，该技术实现了超高I/O密度与紧凑封装形态。相较于传统封装，InFO具备更小的体积、更密的布线，天然适配PoP（堆叠封装）式DRAM封装，有助于节省PCB空间并强化整体性能表现。

上述先进封装方案叠加高端材料投入，进一步推高了单颗芯片的封装环节成本。

量产时间表与技术演进

根据台积电公开信息，其2纳米制程已按计划于2025年第四季度进入量产阶段。该公司宣称，该节点在能效比、晶体管密度与运算性能三方面均实现了“全节点跃升”。而增强版N2P工艺则计划于2026年下半年扩大产能，为后续芯片迭代提供更强大的技术支撑。

随着半导体制造工艺不断逼近物理极限，每一代制程升级都伴随着显著的成本提升。2纳米时代的技术突破虽然带来了性能飞跃，但也对芯片制造商提出了更为严峻的成本控制挑战。
