维信诺智能像素技术量产出货，中国屏幕告别“金属网”束缚？

构建自主专利体系，掌握全球显示技术话语权

作者 | 徐长卿

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

编辑丨高远山

来源 | 野马财经

手机或手表屏幕的细微磕碰，为何会引发黑斑扩散直至屏幕失灵？这一长期困扰用户的显示故障，根源在于OLED制造的核心工艺——精细金属掩模版（FMM）。这项主导全球OLED产业近二十年的技术，正面临来自中国底层创新的全面挑战。

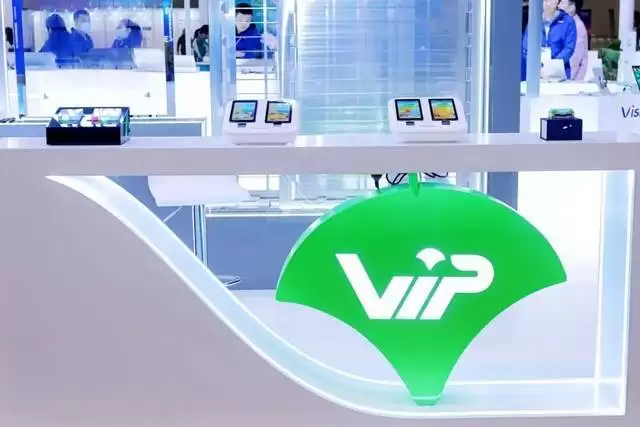

2026年4月9日，维信诺宣布搭载自研ViP智能像素化技术的荣耀穿戴产品实现量产出货。同日，由欧阳钟灿、曹镛、田禾等院士组成的专家组鉴定确认：ViP技术达到国际领先水平。

该技术以半导体光刻工艺完全替代了FMM，首次使OLED制造摆脱了物理掩模版的限制。这不仅是一次工艺突破，更意味着中国显示产业从规模追赶转向了底层技术规则的自主定义。

FMM的技术统治与物理瓶颈

要理解ViP技术的颠覆性，必须审视FMM工艺的固有局限。

精细金属掩模版（FMM）是一张厚度仅数十微米的金属薄板，通过精密蚀刻形成数百万个微孔。在AMOLED蒸镀过程中，发光材料穿过这些微孔沉积形成像素。FMM的精度直接决定了屏幕分辨率、生产良率与显示效果。

自OLED商业化以来，该工艺始终占据主导地位。从三星显示到京东方，消费电子领域的OLED屏幕几乎都沿用此技术路线。FMM因此成为OLED制造不可或缺的核心耗材。

然而，这套成熟工艺存在三个物理层面的根本缺陷：

首先是尺寸形变限制。FMM材质极薄，随着基板尺寸从第6代扩大到第8.6代乃至更大，重力导致的掩模版下垂与褶皱问题难以克服。这直接制约了OLED在中大尺寸平板、笔电及车载显示领域的良率与经济性。

其次是材料利用率低下。蒸镀过程中仅不足30%的发光材料能有效沉积，大量昂贵材料被掩模版遮挡浪费。对于电视等大尺寸应用，材料成本压力巨大。

最后是供应链高度垄断。FMM核心专利、蚀刻技术及关键因瓦合金材料长期由日韩企业掌控。日本DNP公司几乎垄断全球市场份额，使后发面板厂商始终受制于海外供应链。

图源：罐头图库

经过二十年优化，FMM路线已逼近物理极限。2025年前后行业共识形成：VR/AR、车载、IT等中尺寸OLED市场加速爆发，但FMM工艺难以满足更高性能需求。显示产业站在技术路线的分岔口——是继续修补现有框架，还是开辟全新路径？

维信诺选择了颠覆性创新。

光刻像素：突破专利壁垒的全新路径

ViP智能像素化技术的核心，是用半导体光刻工艺完全取代FMM蒸镀。

其技术逻辑清晰：先在基板上制作精密隔离柱结构，再通过光刻工艺形成独立像素单元。每个像素物理隔离，互不干扰，彻底摒弃了金属掩模版。

逻辑简洁背后是二十年的技术积累。维信诺自2002年开始研发隔离柱技术，2024年5月正式发布ViP，同年12月首片模组点亮，9月全球首条8.6代AMOLED产线开工建设。2026年一季度荣耀穿戴产品量产，标志着技术完成从实验室到市场的完整验证。8.6代线于4月15日完成首台曝光机搬入，正式进入设备调试阶段，ViP技术迈入大规模产业化。

这条路走得稳健而扎实。

图源：罐头图库

鉴定数据显示，ViP带来代际性能提升：有效发光面积从传统方案的29%跃升至69%，像素密度突破1700ppi，为AR/VR近眼显示提供支撑。配合叠层器件技术，寿命可达传统方案6倍或亮度提升4倍。

“独立像素”特性解决了关键可靠性问题。传统FMM方案中，水氧侵入会导致黑斑沿像素间隙扩散。ViP的每个像素独立封装，局部损坏仅限单个像素，从根本上消除了黑斑扩散的用户痛点。

从产业竞争视角看，ViP构建了自主专利体系。维信诺已完成覆盖工艺、结构、器件的完整专利布局，在无FMM领域专利申请量领先。中国面板企业首次在OLED底层制造路线上掌握了不依赖海外授权的技术选择权。

ViP并非要立即全面取代FMM。在高度成熟的手机小尺寸市场，FMM供应链生态稳固。ViP的战略价值在于为“换道超车”开辟新赛道，在中尺寸OLED等关键增量市场打破海外知识产权垄断，掌握产业主动权。

从穿戴量产到8.6代线：产业化重塑全球格局

技术的生命力最终由产业化能力验证。

ViP的量产验证链条已经清晰：荣耀穿戴产品出货是首个关键里程碑。穿戴设备对屏幕可靠性、功耗及形态自由度要求严苛，通过一线品牌验证，证明ViP已具备稳定量产工艺与一致品质。

更大的想象空间在合肥8.6代AMOLED生产线。这条全球首条搭载ViP技术的8.6代线，主厂房已于2026年3月启动洁净室清扫，进入设备搬入调试阶段。8.6代基板面积是6代线的2倍，专为平板、笔电、车载等中大尺寸市场设计。ViP技术天然规避了FMM在大尺寸应用中的形变难题，产线量产后将直接切入全球显示产业附加值最高的增量市场。

图源：罐头图库

维信诺的传统业务为技术创新提供了坚实基础。CINNO Research数据显示，2025年其AMOLED智能手机面板出货量全球市场份额达11.1%，位居行业第三。成熟业务的稳定支撑，保障了ViP技术的持续投入与客户导入。

在产业链层面，ViP产业化将带动上游材料、设备、封装等环节的国产化协同。维信诺已明确推动关键材料与设备的国产化验证，这与国家“自主可控”的产业战略高度契合。当核心技术、设备与材料实现国内配套，整个产业链的安全性与成本竞争力将获得实质提升。

置于全球竞争格局中，ViP的意义更为深远。中国显示产业规模已是全球第一，但在底层工艺上长期扮演跟随者角色。FMM路线由日韩定义，中国厂商即便产能领先，仍需支付专利费用并采购海外核心耗材。ViP代表了一次彻底的路径重构——中国企业在OLED制造技术路线上首次掌握了定义权。

新路线的普及需要时间：客户认证、供应链完善、成本优化都依赖规模效应。但从2026年穿戴量产，到8.6代线设备搬入，再到未来向车载、IT等市场延伸，ViP已完成从0到1最关键的突破。

更耐用、设计更自由的屏幕背后，是一条正在重构的全球产业链。中国显示产业的叙事逻辑，正从“追赶制造”转向“定义技术”。维信诺ViP技术，正是这一历史性转折的标志性注脚。
