AOS AI服务器电源精选：专业测评与高效方案推荐

AI算力需求的指数级增长，正将服务器电源系统推向技术革新的前沿。功率、效率与空间密度的极限挑战，其核心突破点在于功率半导体技术的持续演进。

作为功率半导体领域的核心设计与制造商，AOS（万国半导体）依托其在硅基与宽禁带半导体技术的深厚积累，为AI服务器的电源架构升级提供了关键支撑。从主流的5.5 kW AC/DC方案，到面向未来的800V高压直流（HVDC）架构，其产品矩阵精准覆盖了电源转换链路的每一个关键节点。

01 简介

高性能数据中心驱动电源架构向更高功率与效率演进。无论是主流的5.5 kW AC/DC服务器电源，还是下一代HVDC 800V直流架构，都对功率半导体的性能提出了严苛要求。AOS的产品组合，涵盖硅基MOSFET、IGBT以及碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体，与这些核心技术需求深度契合。通过与头部电源厂商及AI芯片公司的协同，AOS提供从交流输入到机柜内直流配电的端到端功率解决方案，旨在为新一代电源模块实现更优的能效与功率密度。

02 市场概况

AI训练与推理需求的爆发，直接推升了GPU/ASIC的算力需求，进而带动数据中心功耗的急剧攀升。高盛研究报告揭示了明确趋势：全球数据中心电力需求占比，预计将从2023年的1%-2%，增长至2030年的3%-4%。美国市场的增长更为显著，其占比预计从2023年的4%实现翻倍以上。

这一趋势直接映射在电源系统的功率演进上：从现有的3.3 kW、5.5 kW，正向12 kW乃至更高功率迈进。而新兴的HVDC直流架构，更将单柜功率推升至30 kW级别。同时，为确保供电连续性，备援电池模块（BBU）的功率也需同步提升至22 kW以上。功率跃升的背后，是对电源系统功率密度、转换效率与散热能力的极限考验，一场全面的技术升级已迫在眉睫。

全球资料中心电力用量趋势 [1] ▲

03 AOS半导体解决方案

Alpha and Omega Semiconductor Limited (AOS) 是一家集设计、开发、制造与全球销售于一体的综合性功率半导体公司。其产品线覆盖功率MOSFET、SiC、GaN、IGBT、智能功率模块（IPM）、TVS、高压栅极驱动器、功率IC及数字电源产品。凭借深厚的知识产权与技术积淀，AOS的客户网络遍布全球主要品牌厂商、ODM/OEM及顶尖电源设计公司，使其能够精准洞察市场动态，快速响应先进电子设备对电源管理的复杂需求。

1. AOS 产品与电源应用矩阵

AOS的产品与电源应用矩阵图清晰展示了其全面布局：从硅基的高、中、低压器件，到先进的CMOS电源管理芯片，再到代表前沿的碳化硅和氮化镓宽禁带半导体。这种全平台覆盖能力，确保了其能够灵活适配从消费级到企业级、工业级的多样化电源设计场景。

AOS 产品与电源应用矩阵 ▲

2. 宽禁带半导体方案

在宽禁带半导体领域，AOS提供了碳化硅（SiC）与氮化镓（GaN）两大互补技术方案。

其第三代碳化硅方案提供1200V与750V电压选项，技术核心在于实现了导通损耗与开关损耗的最佳平衡。这种设计不仅确保了器件在高温下的优异导通特性，也在高频开关应用中展现出稳定的效率表现，为提升系统整体功率密度奠定了基础。

目前，AOS第三代SiC器件已获得多家主流电源客户认证，并成功导入PSU（包括PFC、LLC、同步整流）及BBU（如C/DFET、DC/DC转换）等关键设计。其带来的核心优势包括：

• 高温可靠性：在严苛工况下保持低导通电阻，保障系统稳定运行。
• 高频高效：显著降低开关损耗，支持更紧凑、高效的拓扑设计。
• 功率密度提升：助力系统在有限空间内输出更高功率。
• 设计灵活性：同时满足消费级与关键任务型电源的差异化需求。

AOS 第三代碳化硅导通性能与开关性能比较 ▲

另一方面，AOS的氮化镓方案专注于超高频与超高效率应用场景。其产品涵盖高压（650-700V）及低压（<150V）平台，满足从高压侧到低压侧的全方位设计需求。提供TOLL、DFN、FCQFN等多种封装，尤其适用于对功率密度要求严苛的应用，例如800V转50V或48V转12V的中间总线转换器（IBC）。此外，AOS配套提供的GaN设计工具，能为电源工程师提供及时的技术支持，解决实际设计挑战。

AOS GaN-Based HVDC IBC EVB (800 V 转 50 V) ▲

AOS GaN-Based HV Buck EVB (48 V 转 12 V) ▲

3. 高压超结 (HV Super Junction) MOSFET 方案

AOS的高压超结MOSFET平台近期备受关注。其新推出的αMOS E和αMOS E2平台，分别针对消费类电源和关键任务电源进行了专项优化，使设计者无需在性能与可靠性之间妥协。

从技术指标看，αMOS E2平台在芯片尺寸和关键品质因数（FOM）上均有显著提升，有效降低了导通阻抗和开关损耗，从而提升了整体效率。这使其特别适用于5.5 kW及以下的AI服务器电源，能在高密度计算环境中提供稳定高效的电能支持。

更重要的是，αMOS E2在极端应力条件下表现出卓越的鲁棒性。无论是应对雷击（Surge）、短路（SCWT）、雪崩（UIS）还是浪涌电流（Inrush Current）冲击，均展现出强大的耐受能力。这些特性使其成为AI数据中心、通信基础设施及工业应用等关键任务场景的理想选择，能够同时满足高效率、高可靠性与高功率密度的三重严苛标准。

αMOS E2 在 Rds*A 和 FOM 获得大幅改善 (相较于 αMOS 5) ▲

Super Junction MOSFET 在 5.5 kW AI 服务器电源常见的应用 ▲

αMOS E2 与竞品平测：FOM、短路能力 (SCWT)、反向恢复 (Body Diode Robustness)、雪崩能力 (UIS) ▲

4. 中、低压 SGT MOSFET 方案

在中低压领域，AOS提供了覆盖25V至150V电压范围的完整MOSFET解决方案。其独特的屏蔽栅（SGT）技术，能将导通电阻优化至极致。结合DFN3x3、DFN5x6、TOLL、LFPAK及各类顶部散热封装，为电源设计提供了高效可靠的选择。

在AI服务器电源中，AOS的中低压MOSFET已被广泛导入多个关键环节：

• PSU的同步整流（SR）：有效提升效率，降低损耗。
• DC/DC模块电源：在高密度设计中提供稳定、高效的电压转换。
• 热插拔开关：抑制热插拔过程中的大电流冲击，保护后端系统元件。

这些应用使AOS的MOSFET成为AI数据中心电源设计的核心元件，在满足高效率与高功率密度的同时，确保了系统在长期严苛运行下的稳定性与可靠性。

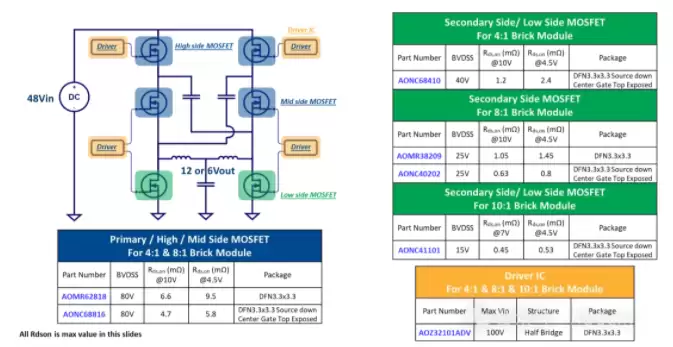

AOS 48 V 转 12 V / 6 V 模堆电源解决方案 ▲

AOS 12 V 及 48 V 热插拔方案 ▲

AOS 热插拔 SOA 评测结果优异 ▲

5. 驱动 IC

除分立式功率器件外，AOS依托其强大的IC设计能力与功率半导体技术底蕴，推出了完整的驱动IC产品系列。这包括针对硅基MOSFET优化的100V半桥驱动IC——AOZ32101ADV，以及专为氮化镓器件设计的100V驱动IC——AOZ32102LV。这一组合能充分满足采用不同半导体技术路线的客户需求，确保功率开关器件发挥最佳性能。

AOZ32101ADV 100 V 半桥 Si-MOSFET 驱动 IC 产品说明 ▲

AOZ32102LV 100 V 半桥 GaN 驱动 IC 产品说明 ▲

6. 总结

应对AI时代对电源系统的极致要求，AOS提供了从硅基MOSFET、宽禁带半导体（SiC/GaN）到专用驱动IC的完整解决方案。凭借领先的技术平台、多样化封装以及在导通损耗与开关效率间的卓越平衡能力，其产品线覆盖中低压至高压全平台，可灵活应对不同功率等级与应用场景的挑战。目前，这些方案已在AI服务器、数据中心、通信及工业电源等领域获得主要客户验证并广泛导入。可以预见，以高效率、高功率密度和高可靠性为核心优势的AOS功率半导体，将成为驱动新一代电源设计演进的关键力量。
