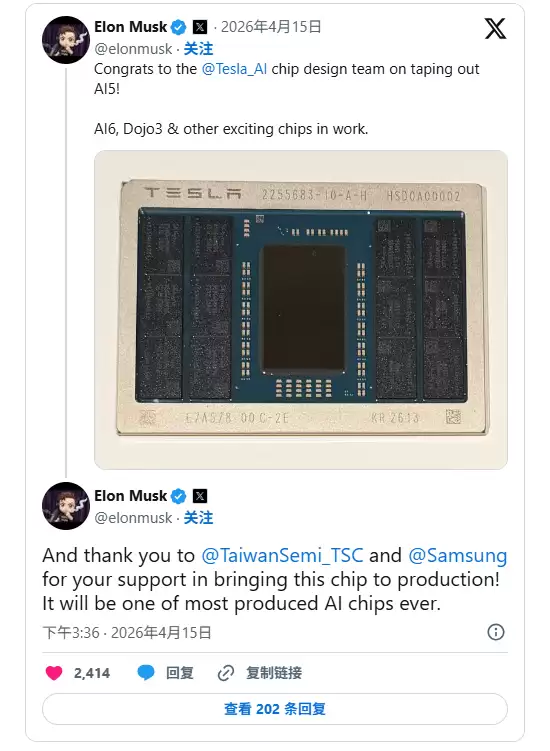

特斯拉自研芯片的进程迎来关键里程碑。4月15日，埃隆·马斯克在其社交平台X上正式宣布，特斯拉AI5 AI芯片已完成流片。这一消息迅速引发行业聚焦。马斯克不仅首次公布了芯片实物照片，向特斯拉AI团队致贺，更同步披露了后续芯片与超算项目的研发路线图，信息密度极高。

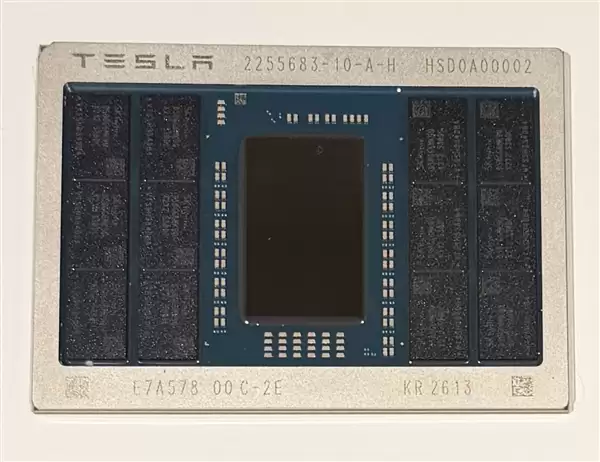

从公布的芯片实物照片分析，AI5的设计架构颇具深意。芯片中央是一块大型核心裸片，承担全部计算任务。其外围则整齐排列着12颗来自SK海力士的DRAM内存模块。这种布局设计旨在实现高内存容量的同时，优先优化带宽效率，为大规模神经网络推理与训练奠定硬件基础。
细察芯片标识信息，可发现一个关键细节：其流片时间标注为2026年第13周，即3月23日至3月29日之间。这为业界评估其研发周期提供了明确的时间节点。
那么，AI5芯片的战略定位是什么？简言之，它是特斯拉当前HW4芯片的迭代产品，将作为下一代FSD全自动驾驶解决方案的核心算力单元。根据马斯克此前披露的信息，AI5相比HW4实现了高达40倍的综合性能提升。这一飞跃由多重因素构成：原始算力提升8倍，内存容量提升9倍，并引入了全新的功能架构。数据显示，单颗AI5芯片的AI算力已接近2500TOPS，单芯片内存高达144GB，专为优化Transformer引擎等先进模型设计，硬件实力显著。
为适配不同计算场景，AI5提供了灵活的配置方案。其单SOC版本性能，据称已可对标英伟达Hopper架构芯片；而采用双SOC设计后，性能目标则直指英伟达最新的Blackwell架构。这表明特斯拉正试图在高端AI训练与推理芯片领域，与行业领导者展开正面竞争。

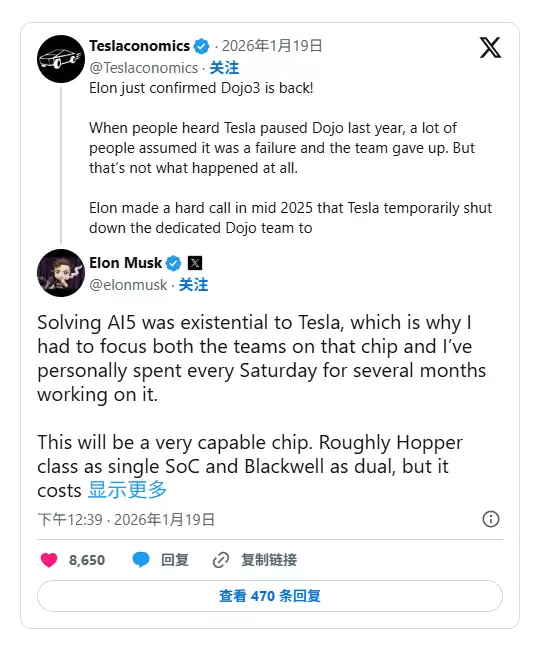

更值得关注的是，AI5在追求极致性能的同时，也着力优化了成本与能效。据悉，其制造成本更低，功耗表现更优。这意味着在“每美元性能”和“每瓦特性能”这两个关键性价比指标上，AI5有望对英伟达的高端产品构成直接挑战。马斯克曾明确指出，AI5的研发与落地是关乎特斯拉未来生存的核心战略，其重要性不言而喻。
关于量产规划，目前信息显示，AI5芯片将由台积电和三星共同代工，大规模量产时间定在2026年底至2027年初。马斯克还透露了更长期的布局：未来新一代芯片的生产，将落地于特斯拉自家的TeraFab工厂。尽管该工厂尚未正式官宣，但这已清晰表明了特斯拉构建芯片制造自主化能力的决心。
与此同时，特斯拉的研发迭代并未停止。马斯克确认，下一代A16芯片以及Dojo3超级计算机的研发工作已经启动。事实上，特斯拉早在2026年1月就已重启Dojo超算项目，以应对未来指数级增长的AI模型训练需求。
可以预见，一旦未来的TeraFab工厂投入运营，特斯拉将实现从DRAM研发、先进封装到芯片制造的全流程垂直整合。这种一体化模式将极大加速其技术路线的落地速度，在自动驾驶与人工智能的激烈技术竞赛中构建起独特的供应链与性能优势。
