博主考古被遗忘的视盘格式：显微镜下惊现 CED 光盘表面模拟图像

显微镜下的CED视盘：解码模拟视频的物理印记

Tech Tangents团队将CED“电容式电子视盘”置于显微镜下时，观测到了颠覆预期的画面。这一发现直接驱动他们升级了带HDMI输出的显微成像设备，旨在揭示介质表面的视觉秘密。核心结论是：CED盘片的物理沟槽中，确实保留了可辨识的模拟图像信息。

CED虽形似激光视盘，实则是视频格式竞争中的边缘产物。它在VHS与BetaMax主导的年代昙花一现，其物理本质更接近黑胶唱片：盘片置于保护卡盒内，依靠唱针式磁头进行接触式读取。这种机械读取机制决定了其信号存储的物理特性。

关键点在于，CED与同期磁带格式均存储标清模拟信号。这导致其表面纹路直接对应视频信号的电压变化——当显微观测精度足够时，人眼便能解读出记录内容的轮廓与结构。

显微成像系统的技术升级

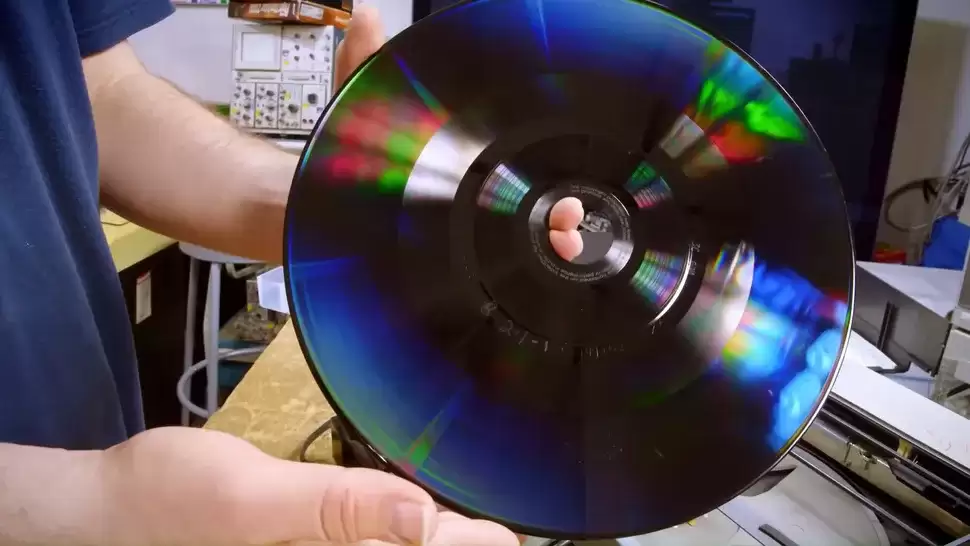

完成新设备功能校准后，视频约第14分钟起，团队开始对两类实体视盘进行微距分析。重点观测对象是画质更优的激光视盘：它们虽同样记录模拟信号，但采用非接触式激光读取，且后期版本引入了数字PCM音频轨道。

显微分析揭示：CAV（恒定角速度）光盘表面呈现规律几何纹路，而CLV（恒定线速度）光盘则显示流动彩色条纹。这两种截然不同的物理形态，直接对应其模拟编码时转速控制机制的差异。

模拟信号的视觉化突破

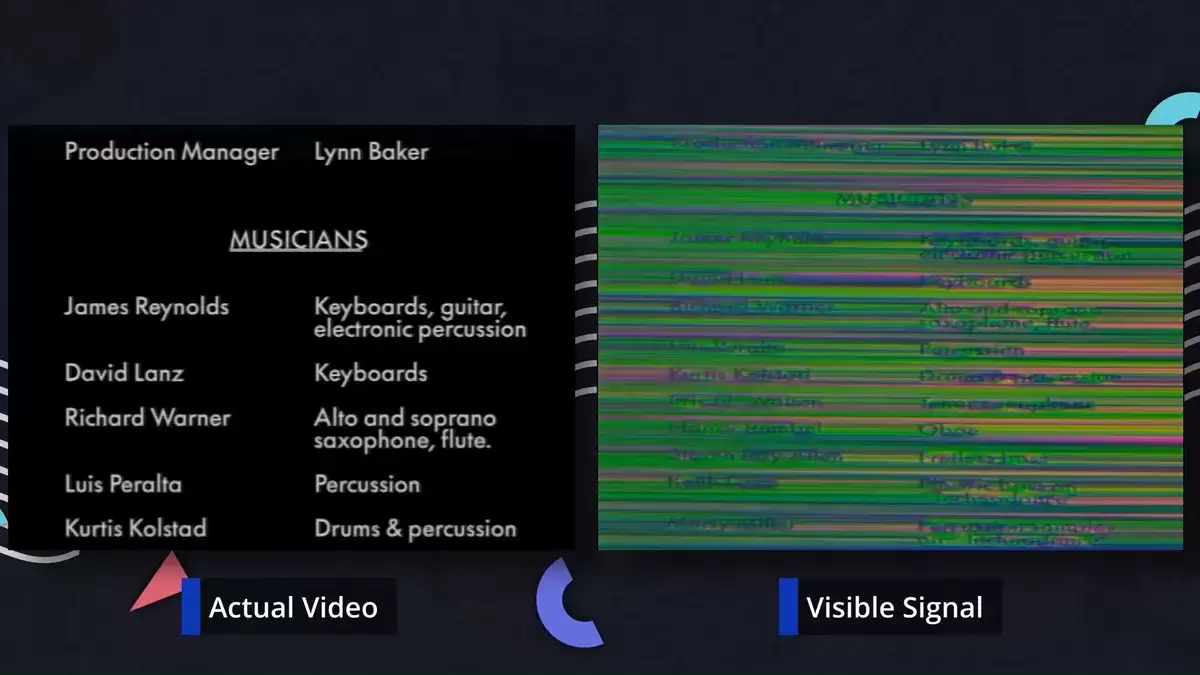

观测激光视盘时出现决定性转折。研究者最初断言“不可能直接看到图像”，随即修正：“图像确实可见。”这源于激光视盘的录制原理：当视频画面在X/Y轴方向缓慢变化时，其对应的物理凹坑长度与间距会形成特定图案，在特定显微条件下构成可辨识的图像信息。

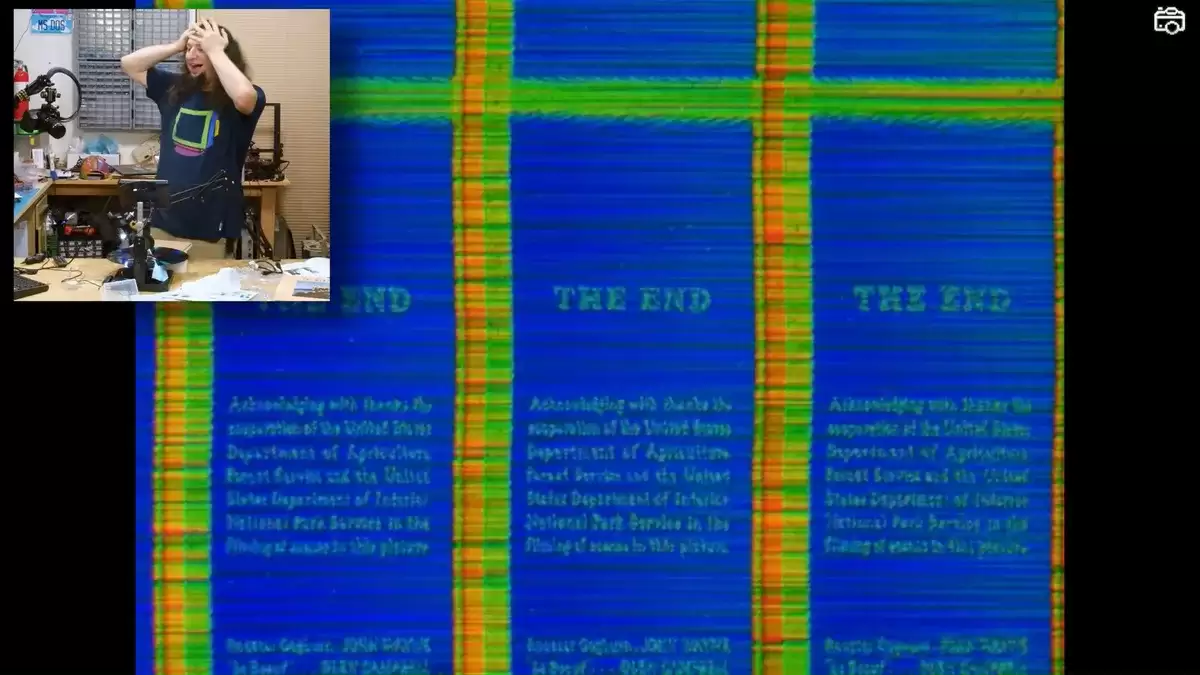

首个确凿证据出现在22分30秒：显微镜视野中清晰呈现一段视频文字（见上图），证实模拟信号在介质表面存在视觉映射。

CED介质的终极解码

关键发现在第25分钟达成。研究者将CED光盘置于显微镜下，通过精细调焦与光源角度优化，成功捕获盘面清晰文字。其清晰度接近传统胶片帧，证明CED的电容式沟槽能完整保留模拟视频的物理印记。

此次观测还延伸至混合模式CD的表面结构分析与智能手机OLED子像素排列研究。这些微观观测共同构建了从模拟存储到数字显示的介质演化图谱，为媒体存储技术史提供了实体证据。
